somfy opbouw schakelaar

[gerry]

ik heb een elektrisch scherm gekocht , waarbij een somfy opbouw schakelaar zit om het scherm omhoog en omlaag te laten gaan. de knop springt vanzelf terug naar neutral als je hem loslaat. Het scherm heeft 4 draden geel/groen , bruin , blauw en zwart.

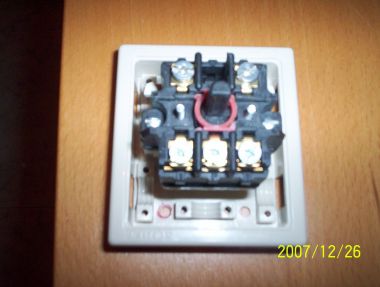

de schakelaar heeft aan een kant 3 mogelijkheden voor aansluiting en aan de andere kant 2 aansluitingen. Ik heb verschillende mogelijkheden geprobeerd maar kom er niet uit.
WIE WEET RAAD



[Kees]

Ik heb wat aansluitschema's, daarmee zou het wel moeten lukken.
Overigens zat zo'n schema wel bij mijn eigen zonnescherm...:

Let op: de aansluiting op de motor zelf kan afwijken, is afhankelijk van het model motor!

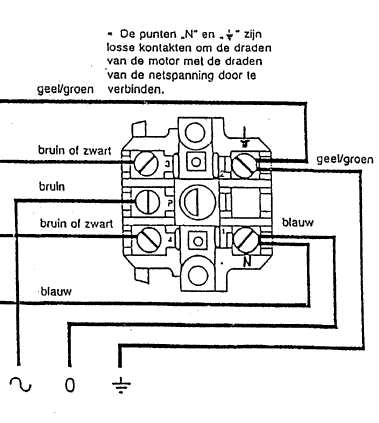

Complete aansluitschema:

Alleen de schakelaar:

En nog een symbolisch schema:

De (op jouw foto) bovenste contacten zijn dus bedoeld om de 2 blauwe resp de twee geel/groene draden met elkaar door te verbinden. Van de drie onderste is de middelste het moedercontact, daaraan komt de bruine (of zwarte) draad die vanaf het stopcontact komt. De twee buitenste contacten zijn de geschakelde punten, waaraan op elk een van de twee schakeldraden van de motor komen.

Succes!



[gerry]

hallo kees

harstikke bedankt voor je mailtje, het werkt nu perfect.

bedankt



[Kees]

Graag gedaan, mooi dat het gelukt is!
